Концептуальное картирование Новака в Obsidian

От теории обучения к инструменту мышления

В начале 1960-х годов Джозеф Новак (Joseph Novak), профессор Корнеллского университета, столкнулся с фундаментальной проблемой педагогических исследований. Его команда обрабатывала сотни стенограмм интервью со школьниками, пытаясь понять, как дети усваивают научные понятия. Традиционные методы анализа — контент-анализ, кодирование, статистические выборки — не справлялись: они разрушали целостную картину детского мышления, замещая её набором изолированных фактов.

Новак обратился к теории осмысленного обучения Дэвида Осубеля (David Ausubel). Центральный тезис Осубеля гласил:

Новый материал усваивается только тогда, когда обучающийся способен встроить его в уже существующую когнитивную структуру.

Иными словами, обучение — не пассивное накопление фактов, а активное связывание нового знания с устоявшимися концептами. Из этого следовал практический вывод: чтобы оценить понимание, нужно увидеть эти связи.

Ответом стал метод концептуального картирования — графическая техника, превращающая невидимую сеть понятий во внешнюю, проверяемую структуру. Новак сформулировал её основы в книге Learning How to Learn (1984), и с тех пор метод перешагнул границы педагогики — его применяют в научных исследованиях, стратегическом планировании, системном анализе и управлении знаниями.

С появлением персональных баз знаний, и в особенности Obsidian, метод Новака получил новое дыхание. Obsidian — не просто редактор Markdown-заметок, а среда, в которой иерархическая и сетевая структуры знания существуют одновременно: ссылки [[двойные скобки]] связывают заметки, холсты Canvas дают пространство для визуального мышления, Mermaid — для генерации графов из текста, а плагины вроде ExcaliBrain — для онтологических отношений между заметками. Эта экосистема инструментов оказалась идеально совместимой с методом Новака, позволяя строить концептуальные карты прямо внутри хранилища заметок.

Эта статья описывает, как именно перенести практику концептуального картирования в Obsidian, какие инструменты для этого доступны, в чём их сильные и слабые стороны, и как выстроить процесс построения карты от замысла до готовой визуализации.

---

Суть метода и его ключевые элементы

Чем концептуальная карта отличается от интеллект-карты

Различие это принципиально и его полезно зафиксировать сразу. Интеллект-карта (mind map) — радиальная диаграмма с одной центральной темой и ветвями, расходящимися во все стороны. Её задача — породить ассоциации, зафиксировать поток идей, собрать сырой материал. Связь между узлами в интеллект-карте чаще всего не маркирована: ветвь «вот эта тема — и вот подтемы». Этого достаточно для мозгового штурма, но недостаточно для точного представления структуры знания.

Концептуальная карта Новака — это ориентированный граф, в котором каждое ребро несёт смысловую нагрузку. Связь между двумя концептами не просто обозначена линией — она выражена глаголом или короткой фразой, образующей вместе с концептами пропозицию — утверждение, которое можно прочитать и оценить на истинность. Этим концептуальная карта родственна семантической сети, а не диаграмме ассоциаций.

Пять элементов концептуальной карты

1. Концепты — ключевые идеи или понятия предметной области. Они представляются словами или короткими фразами и заключаются в овалы либо прямоугольники. Выделение концептов — уже аналитическая работа: что именно является понятием, достойным отдельного узла? Это решение определяет гранулярность всей карты.
2. Связующие слова — глаголы или фразы, размещённые на рёбрах графа. Именно они превращают набор понятий в сеть осмысленных утверждений. Примеры: «приводит к», «является частью», «включает», «противоречит», «предшествует». Без них концептуальная карта вырождается в обычную диаграмму связей.
3. Иерархическая структура — концепты располагаются от наиболее общих (верхний уровень) к более специфическим (нижний уровень). Это не жёсткая таксономия, а отражение принципа прогрессивной дифференциации Осубеля: понимание движется от общего к частному. Ветви карты могут уходить глубоко вниз, детализируя понятия на нескольких уровнях.
4. Предложения-связи — триплет «концепт — связующее слово — концепт», образующий осмысленное утверждение. Карта хороша не тогда, когда в ней много узлов, а когда читатель может пройти по любому ребру и прочитать утверждение, которое либо принимает, либо оспаривает. Именно пропозиции — основная единица смысла в методе Новака.
5. Перекрёстные связи — рёбра, соединяющие концепты из разных ветвей карты. Они показывают, что структура знания не является строго древовидной; в реальности понятия связаны сложнее. Способность видеть и изображать перекрёстные связи Новак считал признаком глубокого, экспертного понимания предмета.

---

Инструменты Obsidian для концептуального картирования

Obsidian предоставляет три различных подхода к построению концептуальных карт. Выбор между ними — вопрос баланса между скоростью создания и детальностью результата.

Mermaid: карта из текста

Mermaid — это JavaScript-библиотека для генерации диаграмм из текстового описания, встроенная в Obsidian. Концептуальную карту можно описать блоком кода mermaid в любой заметке. Obsidian отрендерит её как диаграмму при переключении в режим просмотра.

Mermaid поддерживает два релевантных нашей задаче типа диаграмм: flowchart и mindmap.

Flowchart (graph TD) — ориентированный граф. Ребра между узлами можно маркировать текстом, что в точности соответствует связующим словам Новака.

Пример:

graph TD
    A[Концептуальное картирование Новака] --> B{Цель: Визуальное представление знаний}
    B --> C[Иерархическая структура]
    B --> D[Выявление смысловых отношений]
    A --> E{Ключевые элементы}
    E --> F[Концепты: Ключевые идеи]
    E --> G[Связующие слова: Описание отношений]
    E --> H[Перекрёстные связи]
    A --> K{Преимущества}
    K --> L[Структурирование знаний]
    K --> M[Выявление пробелов]

Flowchart позволяет полностью реализовать метод Новака, но при большом количестве узлов диаграмма становится нечитаемой — узлы наезжают друг на друга, рёбра пересекаются, общая структура теряется. Это годный инструмент для карт размером до 20-25 узлов.

Mindmap — радиальная диаграмма. Она не поддерживает связующие слова на рёбрах, поэтому не является новаковской в строгом смысле. Однако читается значительно лучше flowchart: древовидная структура с единым корнем визуально чиста и интуитивно понятна. Mindmap удобен как черновик — быстрый набросок структуры, который затем можно развернуть в flowchart или Canvas.

На практике комбинируют: начинают с mindmap для первичного выделения концептов и иерархии, затем переводят в flowchart, добавляя связующие слова и перекрёстные связи.

Canvas: пространственное мышление

Canvas (холст) в Obsidian — бесконечное двумерное пространство, в котором можно размещать карточки (заметки, медиафайлы, веб-страницы), соединять их линиями и подписывать эти линии. Это максимально близкий цифровой аналог того, что Новак делал на бумаге.

Преимущества Canvas перед Mermaid:

• Детальность. Каждая карточка может содержать форматированный текст, заголовок, изображение. Карта не ограничена однострочными метками.
• Свобода размещения. Узлы можно двигать произвольно, выстраивая визуально осмысленную композицию. Иерархия реализуется не синтаксисом, а пространственным расположением.
• Карточки — это полноценные заметки. Каждая карточка Canvas может быть ссылкой на существующую заметку Obsidian. Редактируя заметку, вы меняете содержимое карточки. И наоборот: изучая Canvas, вы видите живую карту своего хранилища.
• Встроенные линии со связующими словами. Линии на Canvas можно подписывать — именно то, что требуется для пропозиций Новака.

Недостаток Canvas — скорость. Создание карты в Canvas требует движений мыши, перетаскивания, ручного выравнивания. Это десятки минут против минут в Mermaid. Canvas выбирают, когда карта является самостоятельным артефактом — например, итоговой схемой для статьи или доклада.

Для примера: карта этой самой статьи могла бы быть построена в Canvas, где каждый раздел — карточка, а линии помечены глаголами «описывает», «иллюстрируется», «противопоставляется».

ExcaliBrain и онтология связей

ExcaliBrain — плагин Obsidian, визуализирующий связи между заметками в трёх направлениях: Родители (Parents), Дети (Children), Друзья (Friends). Он читает YAML-поля заметок и строит граф, который выглядит как интерактивная концептуальная карта.

Ключевая идея применительно к методу Новака: ExcaliBrain можно настроить так, чтобы связующие слова работали как полноценные пропозиции. Вместо безликой ссылки [[Заметка]] в тексте пишется инлайн-поле Dataview:

основано на:: [[Буддизм]]

А в онтологии ExcaliBrain задаётся правило: основано на : Parent. Тогда ExcaliBrain или Juggl нарисуют стрелку от текущей заметки (Медитация) к заметке Буддизм, с явной ассоциацией типа связи «основано на». Читатель видит не просто граф, а граф с явно выраженными смысловыми отношениями — то есть концептуальную карту Новака, построенную автоматически из метаданных.

Список связующих слов для онтологии, сгруппированный по направлениям:

Родители (восходящие связи — от частного к общему):

• является — классификация
• тип, подкласс — таксономия
• часть, принадлежит — мереология
• основано на, происходит от — генетическая связь
• требует, регулируется — зависимость

Дети (нисходящие связи — от общего к частному):

• включает, содержит, состоит из — композиция
• ведёт к, приводит к, порождает — каузальность
• пример, характеризуется, имеет свойство — спецификация

Друзья (горизонтальные связи):

• связано с, относится к — ассоциация
• похоже на, аналогично — сходство
• противоречит, дополняет — оппозиция и комплементарность
• коррелирует — статистическая связь

ExcaliBrain не заменяет ручное построение карт, а дополняет их. Он хорош, когда хранилище уже содержит сотни заметок и нужно быстро оценить окружение текущей заметки. А Juggle позволяет отобразить существующие концептуальные отношения между заметками, которые вы хотите формализовать и визуализировать без рисования диаграмм вручную.

---

Практическое руководство: построение концептуальной карты в Obsidian

Рассмотрим пошаговый процесс на примере: построим концептуальную карту самой этой статьи. Выходная карта может существовать в двух форматах: Mermaid-код для быстрого просмотра внутри заметки и Canvas для итоговой визуализации.

Шаг 1. Выделение центрального вопроса

Концептуальная карта отвечает на фокус-вопрос — явно сформулированную проблему, вокруг которой будет строиться структура. В нашем случае: «Как метод концептуального картирования Новака реализуется в Obsidian?»

Фокус-вопрос определяет границы карты: что войдёт в неё, а что останется за её пределами. Это предотвращает разрастание карты до неуправляемых размеров.

Шаг 2. Инвентаризация концептов

Из текста извлекаются все понятия, претендующие на роль узлов карты. Полезно выписать их списком, без связей. На этом этапе не фильтруют: записывают всё, что выглядит значимым.

Для данной статьи список концептов выглядит так:

• Концептуальное картирование Новака
• Джозеф Новак
• Теория осмысленного обучения Осубеля
• Концепты
• Связующие слова
• Иерархическая структура
• Предложения-связи
• Перекрёстные связи
• Mind map
• Obsidian
• Mermaid (flowchart)
• Mermaid (mindmap)
• Canvas
• ExcaliBrain
• Онтология связей
• Родители / Дети / Друзья
• Преимущества (структурирование, выявление пробелов, понимание, коммуникация, мышление)

Далее концепты сортируются по уровню общности — от абстрактных к конкретным. Это определяет иерархию карты.

Шаг 3. Построение иерархического скелета

Верхний уровень: «Концептуальное картирование Новака».
Уровень 2: «История и теория», «Ключевые элементы», «Реализация в Obsidian», «Преимущества».
Уровень 3 и ниже: каждый элемент уровня 2 разворачивается.

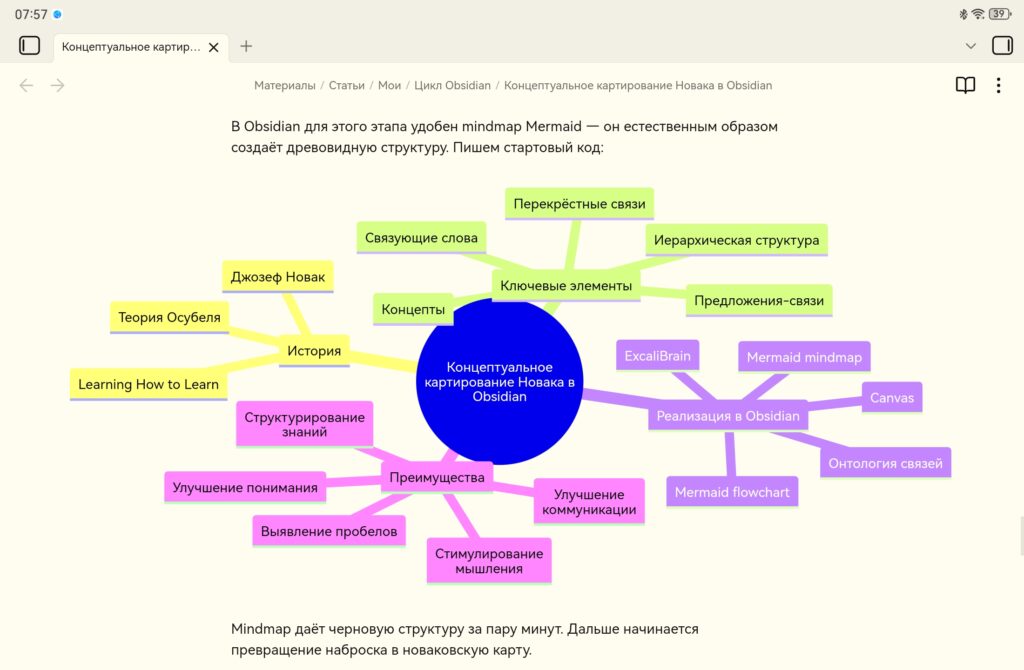

В Obsidian для этого этапа удобен mindmap Mermaid — он естественным образом создаёт древовидную структуру. Пишем стартовый код:

mindmap
  root((Концептуальное картирование Новака в Obsidian))
    История
      Джозеф Новак
      Теория Осубеля
      Learning How to Learn
    Ключевые элементы
      Концепты
      Связующие слова
      Иерархическая структура
      Предложения-связи
      Перекрёстные связи
    Реализация в Obsidian
      Mermaid flowchart
      Mermaid mindmap
      Canvas
      ExcaliBrain
      Онтология связей
    Преимущества
      Структурирование знаний
      Выявление пробелов
      Улучшение понимания
      Улучшение коммуникации
      Стимулирование мышления

Mindmap даёт черновую структуру за пару минут. Я вообще стараюсь максимально часто использовать именно Mermaid блоки, не только для диаграмм интеллект-карт и концептуальных карт. На мой взгляд самое большое преимущество mermaid блоков в принципе «всё есть код» , то есть диаграммы описываются довольно простым языком прямо с клавиатуры, без мышки и перетаскиваний. При небольшом навыке диаграммы пишутся буквально за минуту.

Дальше начинается превращение наброска в новаковскую карту.

Шаг 4. Добавление связующих слов и перекрёстных связей

Переходим к flowchart. Каждое ребро mindmap становится отношением со связующим словом. Вот где начинается аналитическая работа: какое именно отношение связывает два концепта? Это не всегда очевидно, и необходимость выбрать глагол часто вскрывает поверхностное понимание.

graph TD
    A[Концептуальное картирование Новака] -- разработан --> N[Джозеф Новак]
    A -- основано на --> O[Теория осмысленного обучения Осубеля]
    A -- состоит из --> E[Ключевые элементы]
    A -- реализуется через --> I[Инструменты Obsidian]
    A -- обеспечивает --> P[Преимущества]

    E -- включает --> C[Концепты]
    E -- включает --> L[Связующие слова]
    E -- включает --> H[Иерархическая структура]
    E -- включает --> PR[Предложения-связи]
    E -- включает --> CR[Перекрёстные связи]

    L -- формируют --> PR
    C -- соединяются через --> L
    CR -- связывают --> C

    I -- включает --> MF[Mermaid flowchart]
    I -- включает --> MM[Mermaid mindmap]
    I -- включает --> CV[Canvas]
    I -- включает --> EB[ExcaliBrain]

    MF -- поддерживает --> L
    MF -- страдает от --> PROB[Потеря читаемости при масштабе]
    CV -- обеспечивает --> DET[Высокая детальность]
    CV -- требует --> TIME[Значительное время создания]
    EB -- использует --> ONT[Онтология связей]
    ONT -- задаёт --> SEM[Семантика Parents/Children/Friends]

    P -- включает --> STR[Структурирование знаний]
    P -- включает --> GAP[Выявление пробелов]
    P -- включает --> UND[Улучшение понимания]
    P -- включает --> COM[Улучшение коммуникации]
    P -- включает --> STIM[Стимулирование мышления]

    A -- отличается от --> MIND[Mind map]
    MIND -- не имеет --> L

Обратите внимание на перекрёстную связь: «Связующие слова — формируют — Предложения-связи» и «Концепты — соединяются через — Связующие слова». Эти рёбра соединяют разные ветви иерархии, превращая дерево в сеть.

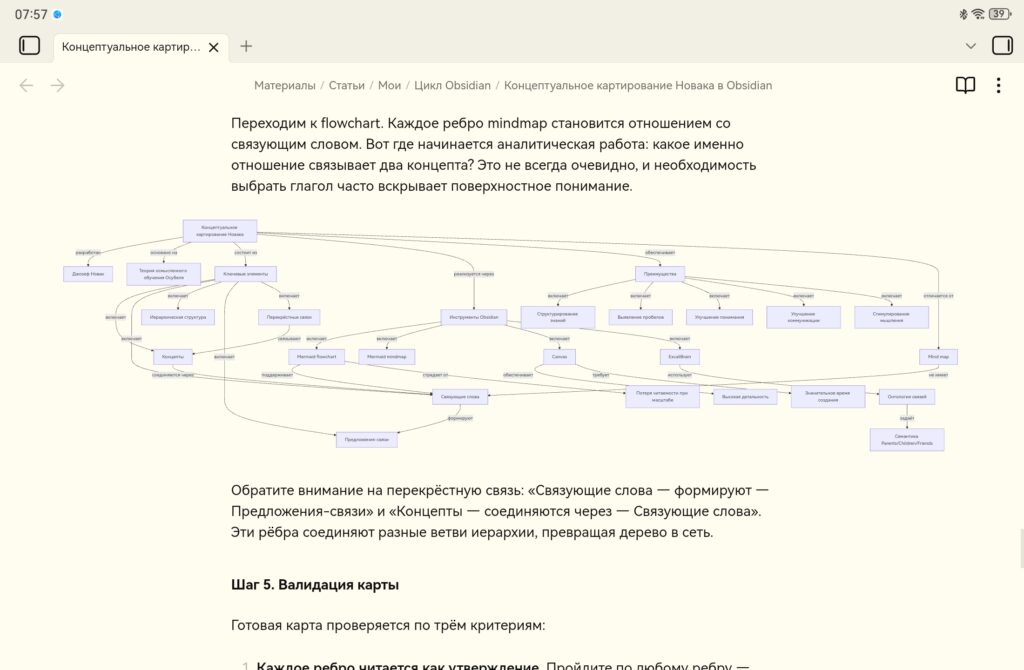

Этот скриншот сделан на планшете, карта на маленьком экране довольно мелкая, но здесь проявляется второе огромное достоинство Mermaid диаграмм — они читаемы как текст! Помните, всё есть код! То есть, даже на узком экране телефона переключитесь в режим исходного кода заметки, и вы без труда прочтете концептуальную карту в виде исходного кода.

Шаг 5. Валидация карты

Готовая карта проверяется по трём критериям:

1. Каждое ребро читается как утверждение. Пройдите по любому ребру — должно получиться грамматически корректное, осмысленное предложение. Если читается бессмыслица («Концептуальное картирование — преимущества»), значит, пропущено связующее слово или неправильно выбрано направление связи.
2. Карта отвечает на фокус-вопрос. Если убрать фокус-вопрос в сторону и посмотреть на карту — понятно ли, на какой вопрос она отвечает? Если да, структура состоялась.
3. Отсутствуют висячие узлы. Концепт, связанный только с одним соседом (кроме корневого), — кандидат на удаление или интеграцию. Он либо не нужен, либо его связи ещё не обнаружены.

Это очень важный шаг! Именно он делает концептуальную карту законченной. Не следует им пренеберегать.

Шаг 6. Перенос в Canvas (опционально)

Если карта становится итоговым артефактом, её переносят в Canvas:

• Каждый узел Mermaid становится карточкой Canvas. Для сложных узлов карточку можно связать с существующей заметкой Obsidian.
• Рёбра становятся линиями Canvas с метками-связующими словами.
• Визуальная композиция выстраивается вручную: верхний уровень вверху, нижний внизу, перекрёстные связи — горизонтальными линиями между ветвями.

Canvas даёт то, чего лишён Mermaid: пространственную семантику. Положение карточки на холсте несёт дополнительную информацию — центральные концепты помещаются в центр, периферийные — по краям, логически сгруппированные — рядом друг с другом.

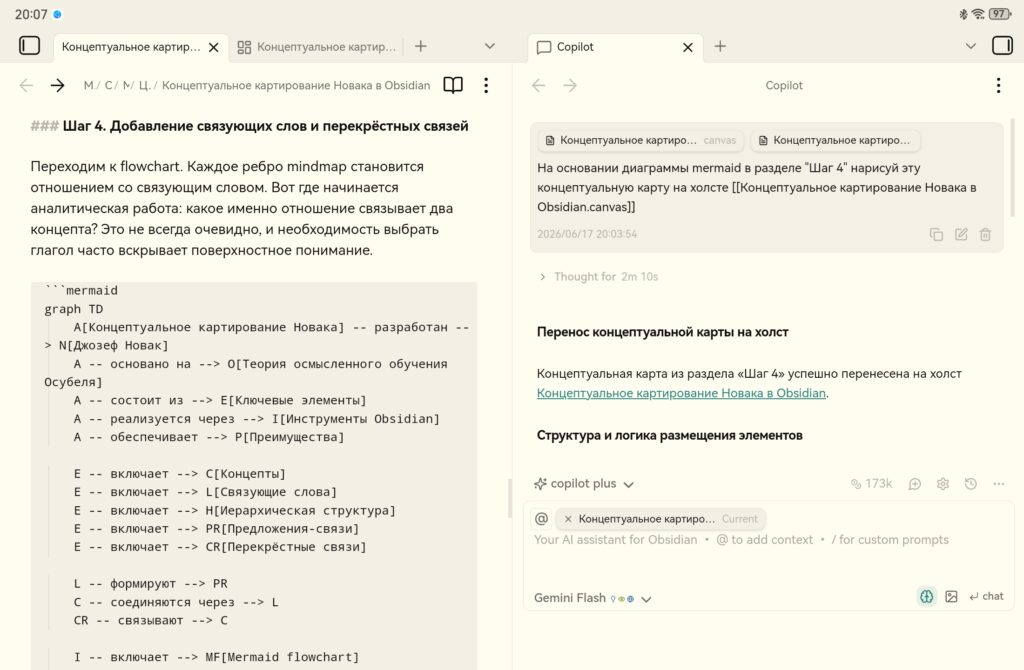

Если вы используете Obsidian Copilot, то эту довольно рутинную операцию можно поручить агенту. Просто наберите примерно такую команду:

Обратите внимание, эти скриншоты сделаны на планшете, на котором я очень часто пишу свои заметки и, несмотря на ограниченные ресурсы устройства, все функции Obsidian работают отлично. Я очень ценю эту возможность работать с заметками в любом месте, в любых условиях.

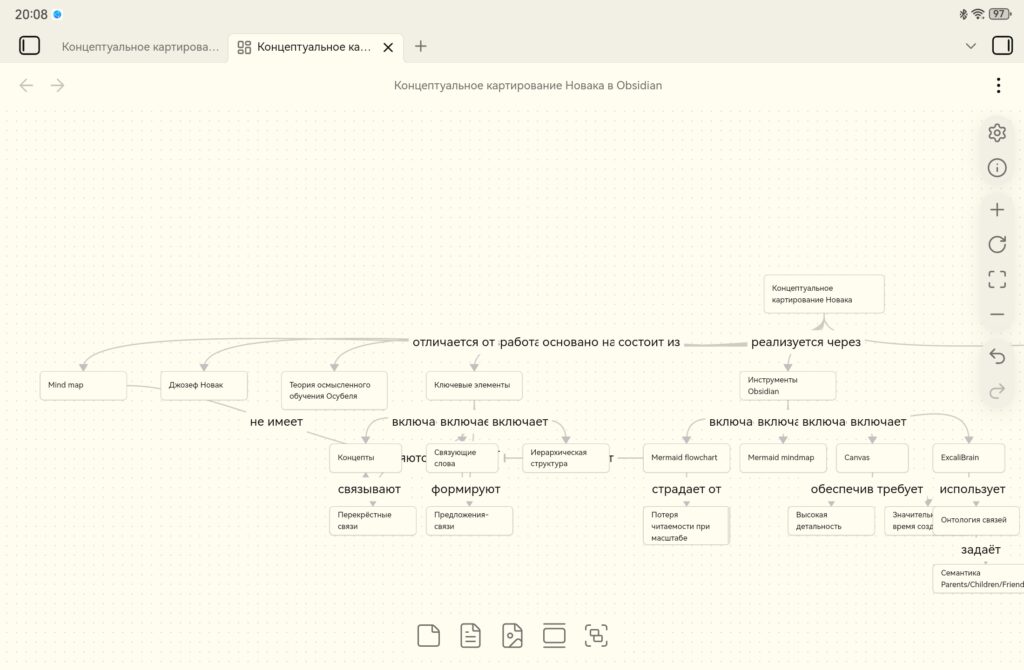

Вот готовый результат. Он еще черновой, конечно же, узлы карты надо как-то расположить для удобного восприятия, но результат уже виден.

---

Почему Obsidian — среда, а не просто инструмент

Метод Новака требует непрерывной работы со знанием: концептуальная карта — не финальный продукт, а моментальный снимок текущего понимания. Через месяц представления углубятся, появятся новые концепты, изменятся связи. Карта должна эволюционировать.

Obsidian поддерживает эту эволюционность тремя свойствами:

Связность. Карты в Mermaid и Canvas ссылаются на те же заметки, что и текст, и Dataview-запросы, и граф связей. Это единое семантическое пространство; концептуальная карта здесь — не изолированная диаграмма, а одна из проекций общей базы знаний.

Низкий порог изменения. Подправить Mermaid-код — секундное дело. Передвинуть карточку в Canvas — несколько кликов. Карта не окаменевает после создания, её можно итеративно улучшать по мере углубления понимания.

История и версионность. Поскольку все данные Obsidian — это plain-text файлы, хранилище можно поместить под Git. Концептуальная карта получает историю изменений, что для исследовательской работы бесценно: можно проследить, как эволюционировало понимание предмета на протяжении месяцев и лет.

---

Границы применимости

Концептуальное картирование — мощный, но не универсальный метод. Оно не заменяет линейный текст, не годится для процедурных инструкций (для этого лучше подходят блок-схемы) и не справляется с временными последовательностями (здесь нужны временные шкалы). Карта показывает структуру, а не процесс.

Кроме того, метод Новака не стоит абсолютизировать как единственно верный способ структурирования знаний. Практика показывает, что наибольшую пользу приносит гибридный подход: mind map для первичного сбора идей, концептуальная карта для строгой формализации отношений, интеллект-карта — для презентационных материалов. Obsidian позволяет легко переключаться между этими форматами, поскольку все они живут внутри одного хранилища.

---

Резюме

Концептуальное картирование Новака — это метод визуализации знаний через явно маркированные смысловые связи между понятиями. Его ключевая ценность не в красоте диаграммы, а в дисциплине, которую метод накладывает на мышление: каждое отношение должно быть названо и проверено.

Obsidian предоставляет три инструмента для реализации этого метода, каждый со своей нишей:

• Mermaid mindmap — для быстрого наброска иерархии.
• Mermaid flowchart — для текстового описания полноценной новаковской карты со связующими словами и перекрёстными связями.
• Canvas — для детальной пространственной визуализации, связывающей карту с остальными заметками хранилища.
• ExcaliBrain + онтология связей — для автоматизированного построения срезов концептуальных карт из метаданных заметок.

Выбор инструмента диктуется не догмой, а задачей. Для оперативной проработки темы достаточно Mermaid. Для презентации или публикации — Canvas. Для долгосрочной или постоянной работы с отдельными заметками в большой базе знаний — ExcaliBrain и Juggl с настроенной онтологией.

Общим для всех подходов остаётся главное требование Новака: связь между концептами должна быть выражена явно, а не подразумеваться. Obsidian даёт для этого техническую среду. Остальное — за дисциплиной ума.
